CD/ MD Wire Rope Electric Hoist Feature
1.Electric hoist has compact structure, light weight, small size, convenient operation
2.Capacity: 0.25t-16t
3.Lifting height: 3m-30m
4.Lifting speed: CD1- normal speed ; MD1- normal speed and low speed
5.The work environment
Temperature: -25℃-+40℃
Humidity：≤85%
No corrosive medium
Safe operation
1.Operate according to the instruction book.
2.Overloading operation is prohibited.
3.Do not disassemble and refit the safety device
|
Type |
CD1，MD1 |
||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Load Capacity（t） |
0.25 |
0.5 |
1 |
2 |
3 |
5 |
10 |
16 |
|||||||||||||||||||||||||||||||||
|
Lifting height（m） |
3 |
6 |
9 |
6 |
9 |
12 |
6 |
9 |
12 |
18 |
24 |
30 |
6 |
9 |
12 |
18 |
24 |
30 |
6 |
9 |
12 |
18 |
24 |
30 |
6 |
9 |
12 |
18 |
24 |
30 |
9 |
12 |
18 |
24 |
30 |
9 |
12 |
18 |
24 |
30 |
|
|
Lifting speed (m/min) |
8（0.8/8） |
8（0.8/8） |
8（0.8/8） |
8（0.8/8） |
8（0.8/8） |
8（0.8/8） |
7（0.7/7） |
7（0.7/7） |
|||||||||||||||||||||||||||||||||
|
Travelling speed (m/min) |
20 |
20/30 |
20/30 |
20/30 |
20/30 |
20/30 |
20/30 |
20 |
|||||||||||||||||||||||||||||||||
|
Wire rope |
rope diameter |
3.6 |
4.8 |
7.4 |
11 |
13 |
15 |
15 |
17.5 |
||||||||||||||||||||||||||||||||
|
|
Structure |
6×39 |
6×37 |
6×37+1 |
6×37+1 |
6×37+1 |
6×37+1 |
6×37+1 |
6×37+1 |
||||||||||||||||||||||||||||||||
|
track |
10-20b |
16-28b |
16-28b |
20a-32c |
20a-32c |
25a-63c |
32b-63c |
32b-63c |
|||||||||||||||||||||||||||||||||
|
Min curvature radius（m） |
0.8 |
1.5 |
1.5 |
2 |
2 |
3 |
4 |
2 |
2.5 |
3 |
4 |
2 |
2.5 |
3 |
4 |
2.5 |
3 |
4 |
4.5 |
6 |
3.5 |
4 |
6 |
7.5 |
9 |
3.5 |
4 |
6 |
8 |
11 |
|||||||||||
|
|
Type
|
ZD112-4 |
ZD121-4 |
ZD122-4 |
ZD131-4 |
ZD132-4 |
ZD141-4 |
ZD151-4 |
ZD151-4 |
||||||||||||||||||||||||||||||||
|
|
ZDS0.2/0.8 |
ZDS0.2/1.5 |
ZDS0.4/3.0 |
ZDS0.4/4.5 |
ZDS0.8/7.5 |
ZDS1.5/13 |
ZDS1.5/13 |
||||||||||||||||||||||||||||||||||
|
Power （kw） |
0.4 |
0.8（0.2/0.8） |
1.5（0.2/1.5） |
3.0（0.4/3.0） |
4.5（0.4/4.5） |
7.5（0.8/7.5） |
13（1.5/13） |
13（1.5/13） |
|||||||||||||||||||||||||||||||||
|
Rotation speed（r/min） |
1380 |
1380 |
1380 |
1380 |
1380 |
1400 |
1400 |
1400 |
|||||||||||||||||||||||||||||||||
|
Current （A） |
1.25 |
2.4（0.72/2.4） |
4.3（0.72/4.3） |
7.6（1.25/7.6） |
11（2.4/11） |
18（24/18） |
30（5.2/30） |
30（5.2/30） |
|||||||||||||||||||||||||||||||||
|
Travelling motor |
Type |
ZDY110-4 |
ZDY111-4 |
ZDY111-4 |
ZDY112-4 |
ZDY112-4 |
ZDY121-4 |
ZDY121-4 |
ZDY121-4 |
||||||||||||||||||||||||||||||||
|
Power （kw） |
0.06 |
0.2 |
0.2 |
0.4 |
0.4 |
0.8 |
0.8×2 |
0.8×2 |
|||||||||||||||||||||||||||||||||
|
Rotation speed（r/min） |
1400 |
1380 |
1380 |
1380 |
1380 |
1380 |
1380 |
1380 |
|||||||||||||||||||||||||||||||||
|
Current （A） |
0.3 |
0.72 |
0.72 |
1.25 |
125 |
2.4 |
2.4 |
2.4 |
|||||||||||||||||||||||||||||||||
|
connecting times |
120 |
||||||||||||||||||||||||||||||||||||||||
|
Working system |
Intermediate FC=25% |
||||||||||||||||||||||||||||||||||||||||
|
Power supply |
3-phase AC 380v 50Hz |
||||||||||||||||||||||||||||||||||||||||
|

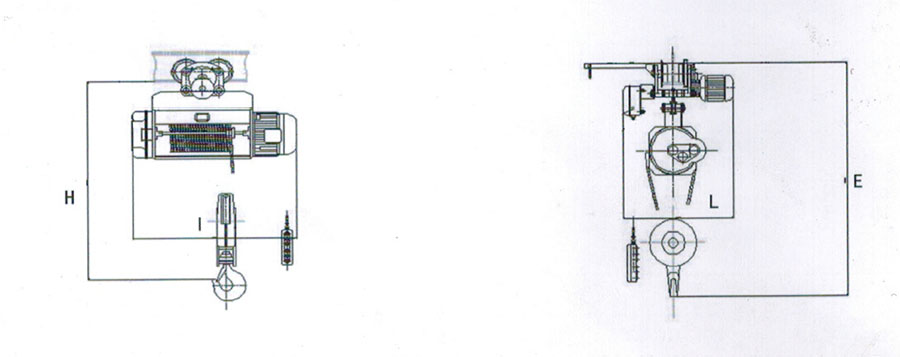

Basic size |
L |
391 |
616 |
688 |
760 |
758 |
856 |
954 |
1150 |
1346 |
1542 |
820 |
920 |
1020 |
1220 |
1420 |
1620 |
932 |
1038 |
1138 |
1327 |
1533 |
1738 |
1047 |
1157 |
1257 |
1467 |
1677 |
1887 |
1602 |
1783 |
2145 |
2507 |
2869 |
1872 |
2092 |
2532 |
2952 |
3387 |
||
|
|
L1 |
78 |
274 |
346 |
418 |
345 |
443 |
541 |
737 |
933 |
1129 |
352 |
452 |
552 |
752 |
952 |
1152 |
380 |
483 |
586 |
792 |
998 |
1204 |
415 |
525 |
625 |
835 |
1045 |
1255 |
875 |
1056 |
1418 |
1780 |
2142 |
1136 |
1356 |
1796 |
2216 |
2651 |
||
|
|
L2 |
216 |
125 |
158 |
187 |
229 |
267 |
301 |
301 |
||||||||||||||||||||||||||||||||
|
|
L3 |
|
318 |
390 |
462 |
401 |
499 |
597 |
793 |
989 |
1185 |
418 |
518 |
618 |
818 |
1018 |
1218 |
448 |
551 |
654 |
860 |
1060 |
1272 |
485 |
606 |
695 |
905 |
1115 |
1325 |
949 |
1130 |
1492 |
1854 |
2216 |
1210 |
1430 |
1870 |
2290 |
2725 |
||
|
|
L4 |
|
190 |
196 |
240 |
264 |
320 |
376 |
376 |
||||||||||||||||||||||||||||||||
|
|
B |
279-315 |
884 |
884 |
930 |
930 |
1055 |
1055 |
1055 |
||||||||||||||||||||||||||||||||
|
|
H |
423 |
650 |
667 |
767 |
840 |
950 |
954 |
1058 |
1120 |
1183 |
1350 |
2100 |
||||||||||||||||||||||||||||
|
|
d |
|
16.5 |
19 |
25 |
25 |
31 |
37 |
41 |
||||||||||||||||||||||||||||||||
|
|
b |
185 |
185 |
205 |
270 |
470 |
660 |
860 |
205 |
280 |
480 |
680 |
880 |
205 |
320 |
530 |
730 |
940 |
228 |
340 |
550 |
760 |
920 |
490 |
670 |
1030 |
1395 |
1760 |
860 |
1080 |
1520 |
1940 |
2375 |
||||||||
|
Crane weight kg |
CD1 |
44 |
45 |
46 |
121 |
125 |
130 |
137 |
145 |
172 |
188 |
204 |
220 |
221 |
232 |
285 |
309 |
332 |
353 |
281 |
297 |
354 |
390 |
420 |
451 |
437 |
495 |
597 |
646 |
686 |
726 |
1048 |
1098 |
1209 |
1301 |
1411 |
1130 |
1183 |
1286 |
1463 |
1563 |
|
|
MD1 |
|
138 |
142 |
147 |
164 |
174 |
199 |
215 |
231 |
247 |
256 |
267 |
320 |
344 |
361 |
388 |
311 |
327 |
384 |
420 |
450 |
481 |
508 |
532 |
654 |
703 |
743 |
783 |
1104 |
1154 |
1265 |
1366 |
1467 |
1220 |
1273 |
1376 |
1553 |
1653 |
||
|
|
CD1solid |
30 |
31 |
32 |
89 |
94 |
99 |
105 |
112 |
120 |
135 |
159 |
165 |
166 |
176 |
186 |
209 |
229 |
249 |
222 |
236 |
250 |
284 |
312 |
340 |
377 |
400 |
415 |
456 |
493 |
529 |
795 |
841 |
943 |
1035 |
1127 |
850 |
903 |
1006 |
1183 |
1283 |
|
|
MD1solid |
|
106 |
111 |
116 |
132 |
140 |
147 |
162 |
177 |
192 |
201 |
211 |
221 |
244 |
264 |
284 |
252 |
226 |
280 |
314 |
342 |
370 |
430 |
457 |
472 |
513 |
549 |
586 |
851 |
897 |
999 |
1091 |
1183 |
949 |
997 |
1090 |
1273 |
1373 |
||
